Sonardyne RT 6-1000 adalah Acoustic Release Transponder yang digunakan untuk melepaskan, melacak, menemukan posisi, dan mengambil kembali peralatan yang ditempatkan di dasar laut (seabed equipment).
Pada satu unit Transponder RT 6-1000 terdapat tiga fungsi utama:
1. Acoustic transponder
RT 6-1000 dapat menerima dan mengirim sinyal akustik sehingga posisi/range terhadap sistem USBL dapat ditentukan.
2. Acoustic release
Unit mempunyai mekanisme screw-off release. Ketika mendapat perintah release secara akustik, mekanisme akan melepaskan beban yang digantungkan pada release nut.
3. Inclinometer
RT 6-1000 memiliki inclinometer dengan akurasi sekitar ±5°, sehingga kemiringan unit saat berada di dasar laut dapat dipantau.

Spesifikasi
Depth rating1,000 m
Operating frequencyMF (20–34 kHz)
Transducer beam shapeHemispherical
Transmit source level (dB re 1 µPa @ 1 m)187 dB
Tone Equivalent Energy (TEE)193 dB
Receive threshold (dB re 1 µPa)<100> Working load limit (4:1)150 kg
Proof load300 kg
Breaking load600 kg
Maximum safe release load150 kg
Battery life (alkaline)>13 months
Inclinometer accuracy±5°
Mechanical constructionAnodised aluminium alloy, plastic and super duplex stainless steel
Operating temperature-5 to 40ºC
Storage temperature-20 to 55ºC
Maximum dimensions (length x diameter)450 x 65 mm
Weight in air/water2.0/0.5 kg
StandardsCE Marked to EN-60945, EN-61010

OptionsPart number
Shallow Water Deck Kit (Deck Topside)602-0175
Rope Canister70 m (250 kg WLL)641-0673
120 m (250 kg WLL)641-3265
160 m (150 kg WLL)641-0080
Release Nut830-0073
(note: 10 nuts supplied with each new RT 6-1000)
Shackle (bridle)231-0140
Deployment rope (bridle)231-0351

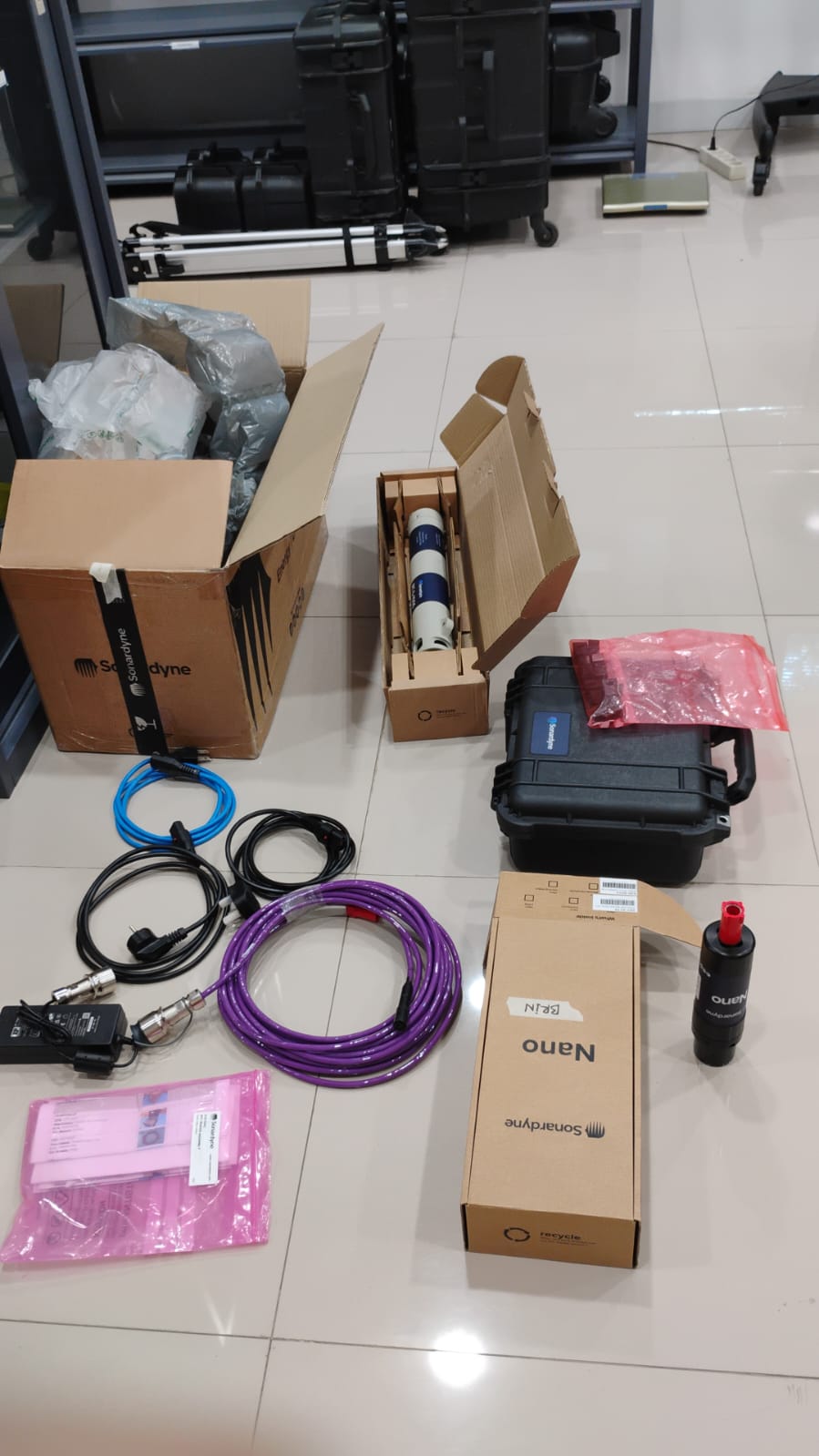

Kelengkapan
1x RT6-1000 Final Assembly S/N 369993-008
10x Release Nut Stub Acme Thread
1x Manual/Software USB
1x RT6-1000 Packing Box
1X Topside Box Assembly S/N : 360809-001
1x Topside Cable 10m
1x PSU For Topside Box Assembly
3x Mains Cable
1x Deck Topside Packing Box
1x Nano with Connector S/N : R2025028468
1x USB Software Box
1x Manual/ Software USB
1x set Manual Guide and Certificate of Warranty
1x Set Datasheet
