ELAC Seabeam 1180

Deskripsi ELAC SeaBeam 1180
SeaBeam 1180 adalah sistem echo sounder multibeam yang mengumpulkan data batimetri dan sidescan di perairan yang sangat dangkal, dengan sudut pancar sempit hingga 1,5 x 1,5 derajat dan lebar jangkauan (swath width) lebih dari 150 derajat. Sistem ini sangat cocok untuk survei yang membutuhkan kinerja dari perairan dangkal hingga kedalaman 600 meter, serta di area dengan sedimentasi ekstrem seperti di sungai dan pelabuhan, lembaga penelitian, dan operasi survei darat.

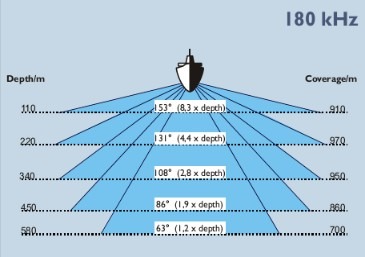

SeaBeam 1180 menawarkan cakupan dasar laut lebih dari 900 meter dengan kedalaman maksimum 600 meter. Selama transmisi dan penerimaan, SeaBeam 1180 menawarkan pembentukan sinyal (beamforming) yang sepenuhnya distabilisasi terhadap efek rol (roll-stabilized), dengan arah pancar yang sangat presisi baik dalam arah sepanjang lintasan (along-track) maupun lintas lintasan (across-track). Penekanan side lobe sebesar 36 dB dengan tingkat kesalahan yang sangat rendah berhasil dicapai.
Deskripsi Teknis
Dua array transduser dengan sudut pancar sempit memancarkan sinyal secara hampir bersamaan ke dalam sektor-sektor terarah dengan tingkat transmisi akustik yang tinggi. Beamformer penerima membentuk sinyal sempit dalam setiap sektor dengan lebar pancar 1,5° (menggunakan kalkulasi fase) dan jarak antar sinyal sebesar 1,25°. Satu kipas lengkap terdiri dari total 126 sinyal.
Frekuensi operasi tinggi sebesar 180 kHz dan ukuran transduser yang kecil memberikan dua keuntungan utama: cakupan area yang luas dan sudut pancar yang sempit.
Penggunaan sinyal yang sudah terbentuk sebelumnya (preformed beams) menjamin penekanan side lobe yang sangat baik serta tingkat kesalahan yang sangat rendah. Hal ini berpengaruh positif terhadap akurasi pengukuran dan memberikan keunggulan besar dibandingkan metode satu arah, seperti transmisi dan penerimaan tanpa arah yang spesifik.
Pengambilan data dan pengendalian sistem dilakukan menggunakan komputer pribadi berperforma tinggi berbasis Windows. Sistem SeaBeam 1180 mempertimbangkan pengaruh profil kecepatan suara terhadap propagasi sinyal suara di dalam air dengan menggunakan algoritma ray tracing berdasarkan profil kecepatan suara aktual yang diukur.

Spesifikasi teknis Elac seabeam 1180 adalah sebagai berikut :

• Frekuensi 180 kHz
• 126 individual beams
• 153° sudut sapuan maksimum
• Transducer LSE-307
• IHO standard
• Realtime motion compensation
• Resolusi 1.5°
• Excellent sidelobe suppression.
• Maximum pulse power 500 W per transducer array


Technical Data
Operating frequency: 180 kHz band
max. depth SeaBeam: 1180 600 m
Along-ship beam width: 1.5°
Across-ship beam width: 1.5°
Pulse length: 0,15 ms - 3 ms
Side lobe suppression: 36 dB (transmission and reception)
max. swath coverage sector: > 153° max.
number of soundings: 126
Beam spacing: Equiangular

Physical Specifications
Transducer LSE 307
Height (mm) : 280
Width (mm) : 390
Depth (mm) : 80
Weight (kg) : 17
Mobile transducer bracket
Height (mm) : 381
Width (mm) : 664
Depth (mm) : 580
Weight (kg) : 66
Transmit and receive unit for 19" rack mount 266  369 34
Height (mm) : 266
Width (mm) : 483 (19" rack)
Depth (mm) : 369
Weight (kg) : 34
